Estructura Cubierta Metálica 1 panel

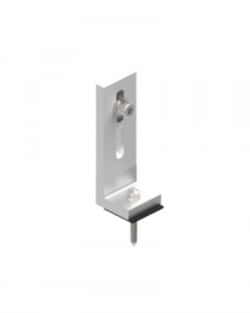

La Estructura de Cubierta Metálica 1 Panel KH915 es una estructura capaz de colocar paneles solares sobre superficies de cubiertas metálicas o paneles sándwich. Para la fijación de los paneles a la estructura metálica de cubierta se incluyen 1 panel KH915, abrazaderas laterales y centrales para que queden bien sujetos.
Este modelo de construcción es adecuado para todo tipo y tamaño de paneles, desde paneles de 12V de 36 células hasta modelos más grandes de 550W. Los sujetadores ajustables aceptan paneles de cualquier tipo de espesor de marco.
Estructura Cubierta Metálica 1 panel
Ficha técnica Estructura Cubierta Metálica 1 Panel
Ficha Técnica Estructura para Cubierta Metálica
Descargar Manual para Cubierta Metálica
Descripción de la Estructura Cubierta Metálica 1 panel
La estructura Cubierta Metálica de 1 panel está diseñada para instalarse horizontalmente con la misma pendiente que nuestro techo. Si bien también existe la posibilidad de colocación vertical, no olvide sujetar los paneles en la parte más estrecha cuando realice columnas verticales.
Es capaz de resistir cargas de nieve de hasta 200 N/m2 y cargas de viento de 29 m/s. Antes de colocarla, es importante inspeccionar que el soporte de inserción de la hoja para confirmar que la cubierta esté capacitada para soportar las cargas antes mencionadas.
Si nuestro propósito es realizar instalaciones solares de calidad y duraderas, es imprescindible utilizar un elemento de alta calidad, como este tipo de estructura, homologada por un fabricante que realiza trabajos a medida para que el montaje de la estructura sea el adecuado a la zona donde vamos a instalarlo.
Estas comprobaciones son especialmente importantes cuando la chapa es de sándwich, ya que normalmente la resistencia es limitada. En general, el espesor mínimo recomendado para chapas trapezoidales es de 0,6 mm. Los elementos de esta estructura están fabricados íntegramente en aluminio de alta calidad, mientras que los herrajes y accesorios son de acero inoxidable.
Para el mecanizado de los perfiles estructurales se utilizó la aleación EN AW 6005A T6, aleación de aluminio de alta resistencia y anodizado. Cualquier soporte actual puede ser de aluminio anodizado, lo que es más beneficioso que un soporte de aluminio en bruto por su excelente resistencia al deterioro.
Ficha técnica de la Estructura Cubierta Metálica 1 panel
Ficha Técnica Estructura para Cubierta Metálica
Descargar Manual para Cubierta Metálica
Descargar Manual Montaje para Estructura Cubierta Metálica
Vídeos explicativos de la Estructura Cubierta Metálica 1 panel
- Fijación de la Estructura: Sobre Cubierta Metálica
- Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
- Compatibilidad de los Paneles Solares: Para todos los paneles solares. Adjuntar medidas del panel en el pedido.
- Garantía de la Estructura: 25 años de garantía
