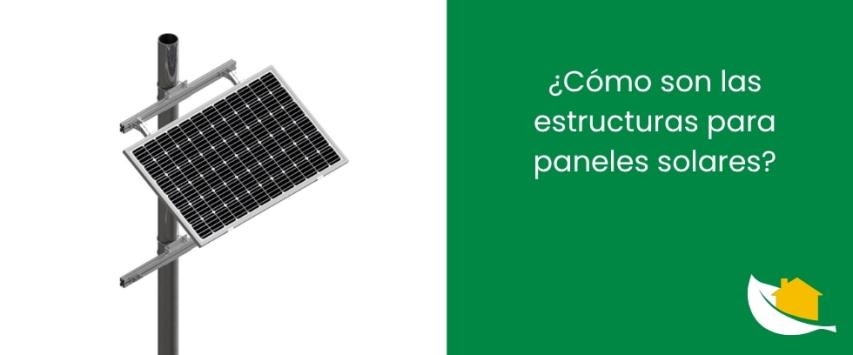

Materiales de las estructuras para paneles solares
Las estructuras para paneles solares son fundamentales en una instalación fotovoltaica, ya que se encargan de mantener los paneles estables, con la inclinación y orientación adecuadas. Por esto, conocer sus materiales es importante para entender cuál es el que mejor se adapta a las condiciones de tu instalación.
Aluminio (anodizado)
Es uno de los materiales más comunes para fabricar rieles y abrazaderas. Es ligero, fácil de manipular y resistente a la corrosión. Es muy usado en instalaciones residenciales y comerciales para no sobrecargar el tejado.
Acero galvanizado
Brinda rigidez estructural, más capacidad de carga frente a vientos fuertes y tiene un costo inicial más bajo. Se usa para instalaciones sobre suelo a gran escala, como plantas solares.
Acero inoxidable
Suele usarse en instalaciones con condiciones climáticas extremas como zonas costeras o en industrias. Es el material estándar de los pernos y la tornillería de cualquier estructura para paneles, siendo duradero y resistente a la corrosión galvánica.
Componentes de las estructuras para paneles
|
❯ |
Rieles de montaje: diseñados para sujetar los paneles a superficies sobre suelo o techo. |
|
❯ |
Abrazaderas: en una instalación se requieren dos tipos de abrazaderas, intermedias, que son las que sujetan el espacio que queda entre los paneles, y finales, que aseguran el primer y último panel. |
|
❯ |
Soportes y anclajes: fijan los rieles a la cubierta sobre la que se va a hacer la instalación. |
|
❯ |
Soportes de inclinación (dependen de la cubierta): ajustan y mantienen el ángulo adecuado de elevación cuando la cubierta no lo tiene, garantizando que los módulos obtengan la radiación solar adecuada. |
|
❯ |
Puntales de refuerzo: son soportes verticales ajustables que dan apoyo y estabilidad a la estructura. |
|
❯ |
Tornillería: los pernos, las tuercas y los tornillos especiales suelen fabricarse en acero inoxidable. |
Tipos de estructuras
Después de comprender los elementos básicos e indispensables que conforman las estructuras para módulos fotovoltaicos, es necesario conocer los tipos de estructuras y en qué cubiertas suelen usarse.
| 🏠 |
Techos inclinados. Los paneles se fijan a los rieles y estos se ajustan al ángulo de inclinación que ya tenga el techo. En Autosolar tenemos para cubierta metálica y para teja de barro. |
| 🏬 |
Techos planos. En este tipo de techos se recomienda usar una estructura ajustable que permite modificar el ángulo de inclinación según la necesidad. En algunos casos los módulos fotovoltaicos se pueden instalar con inclinaciones fijas. |
| 🏞️ |
Sobre suelo. Fijan y elevan los paneles sobre el terreno; además, brindan estabilidad frente al viento y dan la inclinación ideal necesaria a los paneles para que capten la radiación solar disponible. |
| 📍 |
Estructuras elevadas. Se instalan en postes o columnas para brindar la altura óptima a los paneles cuando no hay otra superficie que permita la instalación. |
| 🌄 |
Montaje con seguimiento. La instalación de este tipo de estructuras permite que los módulos fotovoltaicos puedan seguir el movimiento del sol a lo largo del día. Se puede hacer un montaje de seguimiento con un solo eje, que permite movimiento en dirección este-oeste, o doble eje, que permite movimiento en dirección este-oeste y sur-norte. |
Cada una de las estructuras debe elegirse de acuerdo a las características y necesidades de la instalación. En Autosolar Colombia puedes obtener una asesoría gratuita y personalizada con alguno de nuestros asesores comerciales, quienes te ayudaran a resolver tus dudas y a determinar que tipo de estructura es la ideal para tu tipo de proyecto. Contáctanos e incia tu transición enegpetica con Autosolar Colombia.
